SURVEILLANCE DE L'INTENSITÉ UVC OPERATING POWER DETECTION - OPD
L'unité d'évaluation OPD surveille la durée de vie sur la base du rendement UVC. L'état de la durée de vie est indiqué par des LED
Données techniques
| Alimentation électrique : | 230 V CA (110 V CA, 24 V CC ou 12 V CC possible) |
| Entrée | Signal d'entrée du capteur UV SiC |
| Affichage | |
| Lumière continue (LED verte) | à > 70 % de l'intensité de départ |
| Pré-alarme (LED jaune) | à < 70 % de l'intensité de départ |
| Alarme principale (LED rouge) | à < 50 % de l'intensité de départ |
| LED rouge clignote | pas de capteur, capteur défectueux |
| LED verte clignote | Câble rompu, amplificateur de mesure défectueux, amplificateur de mesure saturé ou défectueux |

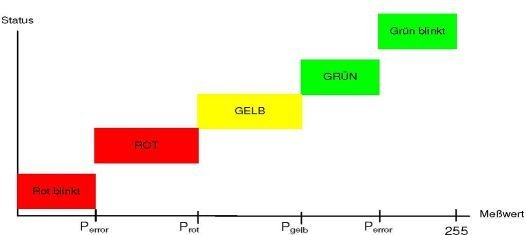

Dans cette variante, la puissance lumineuse est directement mesurée par un capteur. Après l'application de la tension de service, l'appareil commence à déterminer les valeurs du capteur de manière cyclique. Auparavant, la procédure dite de "démarrage" est exécutée. Les LED rouge, jaune et verte s'allument successivement pendant 1 seconde. Cela sert à contrôler le fonctionnement des LED. En outre, une interruption ciblée de la procédure permet de référencer l'appareil sur la valeur de mesure actuelle du capteur. Pour cela, la procédure "Startup" doit être interrompue deux fois de suite par une mise hors tension ciblée de l'OPD pendant la phase jaune. Lors de la mise en marche suivante, la valeur actuelle du capteur (puissance lumineuse) est enregistrée de manière non volatile dans l'EEProm comme valeur de référence (100%). La prise de référence est confirmée par un clignotement unique de la LED verte. Ensuite, la LED verte doit s'allumer. Le système est à nouveau référencé. Deux seuils (Pgelb/P100% en % et Prot/P100% en %) peuvent également être enregistrés dans l'EEProm de l'appareil. Si la valeur mesurée actuelle du capteur est P > Pgelb, la LED verte s'allume. Si la valeur de mesure actuelle est inférieure à ce seuil, la LED jaune est activée. Si le deuxième seuil Prot n'est pas atteint, la LED rouge s'allume. Si aucune valeur de mesure ne peut être déterminée, la LED rouge clignote et signale ainsi une erreur de l'appareil. Les causes peuvent en être les suivantes : pas de capteur raccordé, capteur défectueux, rupture de câble ou court-circuit, amplificateur de mesure de l'appareil défectueux. Si la LED verte clignote, l'amplificateur de mesure est surcommandé ou défectueux. Un affichage erroné peut se produire.
